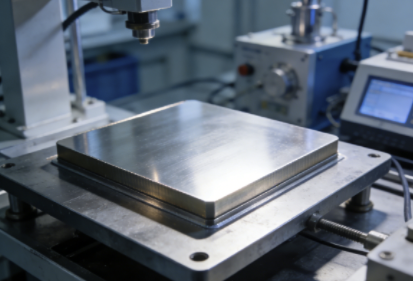

溅射靶材是物理气相沉积(PVD)工艺的核心耗材,通过高能粒子轰击靶材表面实现薄膜沉积,广泛应用于半导体、显示面板、光伏等高端制造业。其核心特性表现为超高纯度(半导体用靶材纯度≥99.999%,先进制程达6N-7N级别)、微观组织均匀(晶粒尺寸偏差≤5%)、低杂质含量(≤1ppm),直接决定终端产品的良率与可靠性。根据材质分类,主要包括金属靶材(铜、铝、钛、钼等)、陶瓷复合靶材(ITO靶、氧化锌靶)及合金/复合靶材(铜铟镓硒靶、钛钨合金靶)三大品类,其中金属靶材占2024年全球市场份额的65%,为绝对主导品类。
一、全球市场规模与区域格局
1.整体市场规模与增长态势
根据北京研精毕智信息咨询的市场调研数据,2024年全球溅射靶材市场规模达到44.19亿美元,2025年进一步增长至50亿美元,同比增长13.1%,较2020年实现翻倍增长;预计2026-2031年复合年增长率维持在7.2%,2031年市场规模将突破78亿美元,2030年全球市场规模已提前突破70亿美元。行业增长的核心驱动力集中于三大维度:
半导体先进制程迭代:3nm/5nm制程量产推动高附加值靶材需求,单位芯片靶材消耗量较14nm制程提升30%,钌靶材等新型材料市场增速超50%,AI芯片(GPU/TPU)对高纯度靶材需求激增,7nm/5nm先进制程靶材需求同比增长45%;
国内晶圆厂扩产浪潮:中芯国际、华虹、长江存储等企业持续加码12英寸晶圆产能,2025年国内半导体靶材需求同比增长18%,2025年中国半导体靶材市场规模已达70亿元,年复合增长率超30%;
国产化替代加速:政策支持与供应链安全需求双重驱动,2025年中国溅射靶材国产化率已提升至20%,预计2030年将突破55%,国内企业的快速崛起成为全球市场增长的重要动力。
此外,2026年Q1国内靶材市场出现普遍提价现象,均价涨幅达20%,特殊小金属类靶材涨幅更是高达60%-70%,涨价逻辑由成本推动、供需失衡、产业格局与政策催化四重共振驱动,预计全年提价趋势将持续。
2.区域市场分布特征
全球市场呈现显著的区域分化特征,各区域凭借自身产业优势形成差异化竞争格局:
亚太地区:全球核心消费与生产基地,2024年占比达83%,2025年进一步提升至85%,中国、韩国、中国台湾构成“铁三角”格局。中国作为全球最大半导体消费国与显示面板生产国(产能占全球55%),2024年市场规模达11.3亿美元,占全球32.1%,预计2030年全球占比将提升至43.8%,长三角地区聚集全国72%的靶材企业,产业集群效应显著;韩国与中国台湾则凭借半导体制造优势,成为高端靶材的核心消费市场。
北美地区:占全球市场份额10%,聚焦14nm以下先进制程靶材供应,霍尼韦尔等本土企业垄断阻挡层靶材市场,市占率超40%,技术壁垒集中于高纯杂质控制与精密加工,主要服务于英特尔、高通等本土半导体巨头。
欧洲地区:占比4%,以航空航天、高端光学特种靶材为主,Plansee在合金靶材领域具备技术优势,专注于高可靠性、特种性能靶材研发,客户集中于空客、宝马等高端制造企业。
新兴市场:东南亚、印度等受益于电子制造业转移,市场规模增速高于全球平均水平,2025-2030年CAGR预计达9.2%,2025年市场增速达9.5%,成为行业新的增长极。北京研精毕智的市场调研指出,这些地区的靶材需求主要集中于中低端显示与光伏领域,国内企业凭借成本优势已开始布局。

二、竞争格局与国产化进程
1.全球竞争格局:寡头垄断与技术分层
全球溅射靶材市场呈现“头部集中、技术壁垒高筑”的竞争特征,CR10约70%,前五大厂商(JX日矿金属、霍尼韦尔、东曹、Plansee、Linde)合计占据58%-70%市场份额,垄断14nm及以下先进制程靶材供应。北京研精毕智的竞争格局调研报告显示,国际巨头的核心竞争优势体现在高纯提纯技术专利积累、全球晶圆厂长期认证壁垒及稳定供货能力:
JX日矿金属(日本):2024年市占率25%,2025年提升至28%,半导体用高纯铜靶、ITO靶全球领先,台积电、三星供应链占比超60%,5N5级钌靶材市占率达55%,在先进制程靶材领域具备绝对优势,2025年11月已明确上调收入指引,反映其通过提价转嫁成本的策略;
霍尼韦尔(美国):半导体阻挡层靶材龙头,钛靶、钽靶在前端制程市占率超40%,2025年进一步提升至45%,杂质控制精度达0.5ppm以下,技术优势集中于高纯提纯与工艺稳定性;
住友化学(日本):ITO靶材全球市占率超30%,适配8KLCD及柔性OLED产线需求;
东曹(日本):钌靶材全球市占率25%,与JX日矿金属合计垄断高端钌靶市场,中国进口依存度达98%。
2.中国国产化进展:梯队分化与突破加速
北京研精毕智信息咨询的调研报告明确指出,中国市场已形成清晰的“头部引领、梯队竞争”格局,国产化替代呈现“成熟制程快、先进制程慢”的结构性特征,国内企业正从低端向高端逐步突破:
第一梯队(国产龙头):江丰电子国内市占率18.6%,12英寸靶材覆盖台积电3nm/5nm制程,12英寸铜靶进入中芯国际供应链,作为上游一体化龙头,其利润弹性最大;有研新材铜靶国内客户领先,钴靶通过台积电7nm认证,铝靶、钛靶市占率超80%,在成熟制程领域具备绝对优势;
第二梯队(细分突破):欧莱新材铝靶国产化率领先,2025年第三季度营收同比增长84.67%,成功实现G10.5世代线ITO靶材及异质结电池用OMHT高效靶材出货,技术成果密集落地;阿石创为面板靶材龙头,切入半导体封装领域,2026年Q1面板靶材提价15%-20%;隆华科技ITO靶材延伸半导体领域,钨靶材国内市占率领先,2025年钨靶材价格较年初上调12%-15%;
第三梯队:中小厂商聚焦成熟制程或特种靶材,以差异化竞争为主,逐步填补中低端市场空白,部分企业在特种靶材领域形成独特优势。
从国产化率现状来看,2025年成熟制程(28nm及以上)铝/钛靶国产化率达60%-70%,铜靶30%-50%;先进制程(14nm及以下)钽/钴靶国产化率不足20%,3nm/5nm几乎完全依赖进口;先进封装领域国产化率相对较高,成为短期增长核心抓手。北京研精毕智的国产化进程监测数据显示,国产靶材的突破路径呈现“从成熟到先进、从单一到复合”的特征,预计2027年14nm制程靶材国产化率将突破35%,2030年实现先进制程的规模化替代,2030年中国市场国产化率将从2024年30%提升至55%,其中先进封装靶材国产化率有望突破60%。
三、技术发展趋势与创新方向
1.核心技术迭代方向
北京研精毕智的技术趋势研究报告指出,全球溅射靶材行业正经历四大技术迭代方向,直接推动行业价值提升:
高纯化升级:半导体用靶材纯度从6N向7N突破,3nm制程用7N级铜靶研发进入关键阶段,杂质含量控制要求低于0.1ppm,7N级靶材的氧、碳等杂质控制成为国内企业的核心攻关点;
大尺寸化发展:适配G10.5代显示面板及12英寸晶圆需求,2300mm×2500mm超大尺寸靶材量产推进,镀膜均匀性较传统产品提升15%,利用率从55%提升至78%,有效降低单位产品成本;
复合化创新:铜石墨烯复合靶材实现芯片互连电阻降低23%,碳化硅专用钨钛复合靶材推动第三代半导体性能提升,复合靶材专利占比达41%,成为研发热点;欧莱新材研发的OMHT高效靶材,通过合理配比、调控薄膜内部载流子浓度,可有效提高HJT电池光电转换效率;
工艺智能化:磁控溅射工艺能耗较传统电镀降低42%,区块链技术应用于稀有金属溯源,电磁搅拌技术、电磁场辅助沉积技术应用使溅射效率提升12%-15%,薄膜均匀性达±2.1%,推动行业单位产值碳排放强度年均下降5.8%。
2.研发投入与专利布局
全球主要企业研发费用占比维持在8%-12%,中国企业通过产学研合作加速技术突破,江丰电子、有研新材等龙头企业与高校共建高纯金属材料实验室,专利布局集中于靶材结构设计、制备工艺优化等领域。2023年中国溅射靶材相关专利申请量同比增长27%,其中复合靶材专利占比达41%,成为研发热点。国内企业在大尺寸靶材、复合靶材、光伏专用靶材等领域的专利布局持续提速,为国产化替代提供了坚实的技术支撑。
3.核心风险预警
北京研精毕智的风险评估报告指出,溅射靶材行业面临四大核心风险,需企业与行业层面共同应对:
技术迭代风险:先进制程靶材研发周期长(3-5年),研发投入大,GAA晶体管架构普及可能推动ALD技术对传统PVD溅射形成替代,若技术路线切换可能导致前期投入沉没;建议企业动态调整技术路线,加大复合靶材与新型工艺研发投入;
原材料价格波动:钽、钴、稀土、钨等稀有金属价格受全球供应链、地缘冲突影响较大,年均波动率达20%,直接影响靶材生产成本;建议企业通过长期协议锁价、垂直整合上游资源、建立原材料库存缓冲等方式对冲风险;
国际贸易摩擦:高端设备、核心技术进口受限,可能制约先进制程靶材突破进度;建议加强国产设备协同开发,北方华创、中微公司等设备配套率已突破50%,构建自主可控的设备供应链;
客户认证风险:晶圆厂、显示面板厂认证周期长达1-2年,需通过良率、稳定性、可靠性多维度验证,新进入者面临较高市场准入壁垒;建议企业提前布局客户认证,加强与下游龙头企业的合作。
